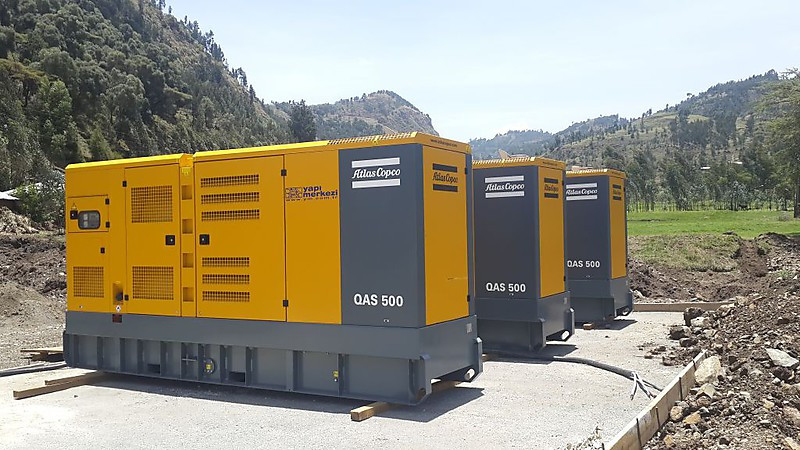

Дизельна електростанція (Гератор) Atlas Copco QAS 500Sd

Панель керування

Панель керування, встановлена на агрегаті, обладнана трьома амперметрами, вольтметром із селекторним перемикачем фаз, тахометром/частотоміром, манометром мастильної оливи, термометром охолоджувальної рідини, покажчиком рівня палива, лампою освітлення, а також лічильником мотогодин, 4-полюсним захисним автоматичним вимикачем на виході генератора та розподільною клемною колодкою для під'єднання силових кабелів, блоком керування та кнопкою аварійного зупинки.

Дизайн-генератор нормований за такими режимами експлуатації:

Аварийный (LTP)

Limited Time Power (згідно з ISO 8528-1) означає, що генератор здатний працювати на номінальній потужності (з змінним навантаженням) максимально 500 годин на рік, але не більш ніж 300 годин безперервно. Перевантаження не допускаються.

Безперервний на змінну потужність (PRP)

Prime Power (згідно з ISO 8528-1) означає, що генератор здатний працювати на 80% номінальної потужності (з змінним навантаженням) необмежена кількість годин на рік (з перервами на регламентне техобслуговування). Допускається 10%-необважнення впродовж 1 години з найніжніших 12 робочих годин.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА ATLAS COPCO QAS 500SD

ДИЗЕЛЬ-ГЕНЕРАТОР ОБОРУДОВАНИЙ:

• дизельним чотиритактним шестициліндровим двигуном SCANIA DC13 072A;
• синхронним безщітковим генератором змінного струму WEG AG10 315, що допускає 300%-неперевантаження за струмом упродовж 20 секунд;
• системою водяного охолодження з потужним осьовим вентилятором;
• системою фільтрації палива з попереднім вологовиділенням;
• автоматичним регулятором напруги за 3 фазами з точністю регулювання ± 1%;
• електронним регулятором швидкості обертання (частоти) з точністю регулювання ± 0,25%;
• вбудованим паливним баком місткістю 820 літрів, паливна горловина виведена назовні;
• роз'ємом для під'єднання до зовнішнього паливного бака;
• дренажним оливним шлангом і дренажним шлангом для охолоджувальної рідини;
• системою шумоглушення, що забезпечує рівень шуму 74 дБА на відстані 7 метрів за 75% навантаження;
• системою "холодного" пуску;
• електричним підігрівачем охолоджувальної рідини;
• пристроєм заряджання акумуляторних батарей;
• системами захисту за високою температурою охолоджувальної рідини, низького тиску оливи, високої швидкості обертання й падіння напруги;
• герметичною рамою із салазками та пазами під вилковий навантажувач.
